Начиная с версии 3.0, DOCSIS поддерживает технологию связывания каналов (channel bonding), которая позволяет одному абоненту использовать сразу несколько исходящих и входящих каналов. Данный подход представляет собой разновидность агрегации каналов (link aggregation) — объединения нескольких физических соединений (или портов) в одно логическое. В версии DOCSIS 3.0 можно связать до 32 входящих и до 8 исходящих каналов шириной 6–8 МГц. Версия DOCSIS 3.1 предоставляет такие же возможности связывания, но каналы могут быть гораздо шире — до 192 МГц при входящей и до 96 МГц при исходящей передаче; в DOCSIS 3.0 эти цифры составляют 6–8 МГц и до 6,4 МГц соответственно. Кроме того, модем с поддержкой DOCSIS 3.1 может связывать каналы разных типов (например, один канал OFDM шириной 192 МГц и четыре канала SC-QAM шириной 6 МГц).

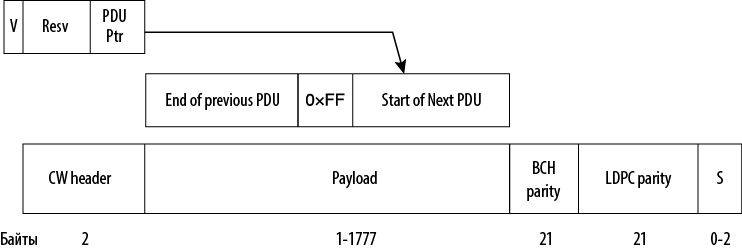

Илл. 3.28. Преобразование фрейма DOCSIS в кодовые слова
V — значение; Resv — зарезервировано; PDU Ptr — указатель протокольного блока данных; End of previous PDU — конец предыдущего протокольного блока данных; Start of Next PDU — начало следующего протокольного блока данных; CW header — заголовок кодового слова; Payload — пользовательские данные; BCH parity — код BCH проверки на четность; LDPC parity — код LDPC проверки на четность
27 Его также иногда называют подуровнем физической среды (Physical Media Dependent, PMD).
3.6. Резюме
Задача канального уровня — преобразование необработанного потока битов, поступающего с физического уровня, в поток фреймов, которые могут использоваться сетевым уровнем. Канальный уровень может представлять этот поток с различной степенью надежности, начиная от служб без установки соединения и без подтверждения и заканчивая стабильными службами, ориентированными на установление соединения.
Для формирования фреймов используются разнообразные методы, включая подсчет байтов, байт-стаффинг и бит-стаффинг. Протоколы канального уровня могут обеспечить контроль ошибок для обнаружения и исправления поврежденных и повторной передачи потерянных фреймов. Во избежание перегрузки медленного приемника быстрым отправителем применяется управление потоком. Популярный механизм «раздвижных окон» — простой способ объединения контроля ошибок и управления потоком. Для окна размером в один пакет применяется протокол с остановкой и ожиданием.
Коды с обнаружением и исправлением ошибок добавляют к сообщениям избыточную информацию с помощью ряда математических методов. Для исправления ошибок широко применяются сверточные коды и коды Рида — Соломона. Все большую популярность завоевывают коды с малой плотностью проверок на четность. Применяемые на практике коды с обнаружением ошибок включают циклический контроль избыточности и контрольные суммы. Все эти коды можно применять на канальном, а также на физическом и более высоких уровнях.
Мы рассмотрели ряд протоколов, обеспечивающих надежную работу канального уровня за счет подтверждений и повторной передачи или, если взять более реалистичный пример, за счет запросов ARQ (Automatic Repeat reQuest). Начав с обсуждения идеальной среды передачи, где отсутствуют ошибки, и идеального приемника, который может обработать входящий поток любого размера, мы познакомились с управлением потоком, затем с контролем ошибок с помощью порядковых номеров и, наконец, с алгоритмом с остановкой и ожиданием. Затем мы перешли к алгоритму «раздвижного окна», позволяющему обмениваться данными в двух направлениях, и узнали о концепции вложенного подтверждения. Последние два протокола используют конвейерную передачу множества фреймов, чтобы отправитель не блокировался, увеличивая задержку передачи. Получатель может либо отбрасывать все фреймы, за исключением очередного в последовательности, либо помещать неупорядоченные фреймы в буфер и отправлять отрицательные подтверждения для более эффективного использования полосы пропускания. Первая стратегия называется протоколом с возвратом к n, а вторая — протоколом с выборочным повтором.
В интернете в качестве основного протокола линий «точка-точка» используется PPP. Он предоставляет службу без установки соединения и без подтверждения. Для разделения фреймов применяются флаговые байты, а для распознавания ошибок — коды CRC. С помощью этого протокола пакеты передаются по множеству типов соединений, включая каналы SONET в глобальных сетях и ADSL для домашних подключений. Для предоставления доступа в интернет по имеющейся сети кабельного телевидения используется протокол DOCSIS.
Вопросы и задачи
1. В сети Ethernet для разделения фреймов используется преамбула в сочетании со счетчиком байтов. Что произойдет, если пользователь попытается отправить данные, содержащие такую преамбулу?
2. В потоке данных, для которого применяется алгоритм байт-стаффинга, встречается следующий фрагмент данных: A B ESC C ESC FLAG FLAG D. Каким будет выходной поток после выполнения алгоритма?
3. Каковы максимальные накладные расходы для алгоритма байт-стаффинга?
